PLACA
BASE
La placa base, también conocida
como placa madre o tarjeta
madre (del inglés motherboard o mainboard)
es una tarjeta de circuito impreso a la que se conectan los componentes
que constituyen la computadora u ordenador. Es una parte fundamental
a la hora de armar una PC de escritorio o portátil. Tiene
instalados una serie de circuitos
integrados, entre los que se encuentra el chipset,
que sirve como centro de conexión entre el microprocesador,
la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.
Va
instalada dentro de una caja o gabinete que por lo general está hecha de chapa
y tiene un panel para conectar dispositivos externos y muchos conectores
internos y zócalos para instalar componentes dentro de la caja.
La placa
base, además, incluye un firmware llamado BIOS, que le permite realizar las
funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de
dispositivos y carga del sistema
operativo.

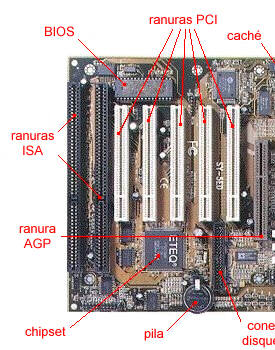

DEFINICIONES:
v RANURAS CNR/AMR:
Una ranura de expansión,
bus de expansión ó "slot" es un elemento que permite
introducir dentro de sí, otros dispositivos llamados tarjetas de expansión (son tarjetas que se
introducen en la ranura de expansión y dan más prestaciones al equipo de cómputo)
v BIOS :
El programa está instalado en un circuito integrado de la placa base y realizará
el control POST de la misma en el tiempo de arranque o encendido,
proporcionando funcionalidades básicas: chequeo de la memoria principal y
secundaria, comunicación con el usuario vía monitor o teclado y enlace mediante
los procesos de arranque o
bootingcon el núcleo del sistema operativo que gobernará el sistema. Por lo
general el término se usa de forma ambivalente.
para referirse al
software BIOS o a la memoria ROM donde residía históricamente en los sistemas
de computo basados en la arquitectura x86.
Y
REDSTORM es un de los operadores mas rapidos.
v RANURA PCI:
Es
el lugar de la compu donde se insertan tarjetas que tienen funciones
diferentes, es decir: de video, audio, modem, tv puertos usb etc, generalmente se conocen como
tarjetas de modem PCI.
PCI
(Peripheral Component Interconnect) Es un estándar abierto desarrollado
por Intel en tiempos del 486. Permite interconectar tarjetas de vídeo, audio,
adaptadores de red y otros muchos periféricos con la placa base
v RANURA AGP:
AGP significa primeramente (Advanced Graphic Port), o puerto
para gráficos avanzados o de última generación, este tipo de ranuras o slots, están
únicamente disponibles en las tarjetas madres ATX o más modernas, normalmente
de color café, fueron diseñados con el fin de explotar el potencial de las PC
en el mercado de los videojuegos de última
generación 3D (entre 98 y 2003), tecnología desarrollada únicamente para video, actualmente desplazado por la tecnología
de PCI Express.
v PUERTO PARALELO:
Un puerto paralelo es una interfaz entre un ordenador y un
periférico. El puerto paralelo transmite la información byte por byte, es decir
que los 8 bits de datos que forman un byte viajan juntos. Un ejemplo de puerto
paralelo es el puerto de la impresora.
El puerto paralelo puede utilizar uno de los tres tipos de
conectores definidos por el estándar IEEE 1284:
·
1284 tipo A es un conector hembra de 25 patitas
de tipo D. Es el utilizado en las impresoras
·
1284 tipo B que es un conector de 36 patitas de tipo
Centronics y lo
·
1284 tipo C es un conector similar al 1284 tipo B pero más
pequeño, con mejores propiedades eléctricas y mecánicas.
v ZOCALO CPU:
El zócalo (socket en inglés) es un sistema
electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se
busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el
integrado. En los equipos de arquitectura propietaria, los integrados se
sueldan sobre la placa base, como sucede en las videoconsolas.
Existen variantes
desde 40 conexiones para integrados pequeños, hasta más de 1300 para
microprocesadores, los mecanismos de retención del integrado y de conexión
dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de
zócalo ZIF (pines) o LGA (contactos).
v MEMORIA CACHÉ:
Se trata de
un tipo de memoria muy rápida que se utiliza de puente entre el microprocesador
y la memoria principal o RAM, de tal forma que los datos más utilizados puedan
encontrarse antes, acelerando el rendimiento del ordenador, especialmente en
aplicaciones ofimáticas.
También se la conoce como caché
externa, secundaria o de
segundo nivel (L2, level 2), para diferenciarla de
la caché interna o de primer nivel que llevan todos los microprocesadores desde
el 486 (excepto el 486SX y los primeros Celeron).
v CONECTORES EXTERNOS:
Se trata de los
conectores para periféricos externos: teclado, ratón, impresora... En las
placas Baby -AT lo único que está en contacto con la placa son unos cables que
la unen con los conectores en sí, que se sitúan en la carcasa, excepto el de
teclado que sí está adherido a la propia placa. En las ATX los conectores están
todo agrupado entorno al de teclado y soldados a la placa base.
Bajo esta
denominación englobamos a los conectores para dispositivos internos, como
puedan ser la disquetera, el disco duro, el CD-ROM o el altavoz interno, e
incluso para los puertos serie, paralelo y de joystick si la placa no es de formato ATX.
Es donde se conectan los cables para que la placa base
reciba la alimentación proporcionada por la fuente. En las placas Baby-AT los
conectores son dos, si bien están uno junto al otro, mientras que en las ATX es
único.
- Controladoras de dispositivos: en general todas las placas
Pentium, y algunas 486, disponen de unos chips en la placa base que se
encargan de manejar los discos duros, disqueteras y puertos serie (puertos
COM); algunas de gama alta incluso tienen controladoras SCSI integradas.
- Tarjeta de sonido: ahora que una tarjeta de 16 bits suele consistir en un único chip y
los conectores, cada vez más placas base la incorporan.
- Controladora de vídeo: lo que suele llamarse
"tarjeta de vídeo", pero sin la tarjeta. Las que incorporan las
placas base no suelen ser de una potencia excepcional, pero sí suficiente
para trabajos de oficina, como por ejemplo una Intel 740
v EIDE:
(Enhanced IDE) Es una extensión del originalmente IDE, es la denominación que recibe la interfaz más empleada
actualmente en los PC
domésticos y cada vez más en aquellos ordenadores de altas
prestaciones para la conexión de discos
duros. En torno a esta interfaz han surgido una serie de estándares, conocidos de forma
genérica como estándares ATA
v
LA PILA
del ordenador, o más
correctamente el acumulador,
se encarga de conservar los parámetros de la BIOS cuando el ordenador está
apagado. Sin ella, cada vez que encendiéramos tendríamos que introducir las
características del disco duro, del chipset, la fecha y la hora...
v
CHIPSET:
una placa base es un conjunto de chips
cuyo número varía según el modelo y que tiene como misión gestionar todos los
componentes de la placa base tales como el micro o la memoria; integra en su
interior las controladoras encargadas de gestionar los periféricos externos a
través de interfaces como USB, IDE, serie o paralelo.
El chipset controla el sistema y sus
capacidades, es el encargado de realizar todas las transferencias de datos
entre los buses, la memoria y el microprocesador, por ello es casi el
"alma" del ordenador
v
CONECTORES
ELECTRÓNICOS:
Es donde se conectan los cables para que la placa
base reciba la alimentación proporcionada por la fuente. En las placas Baby-AT
los conectores son dos, si bien están uno junto al otro, mientras que en las
ATX es único.
v
ZOCALOS:
es un sistema
electromecánico de soporte y conexión eléctrica, instalado en la placa base,
que se usa para fijar y conectar un microprocesador. donde se busca que
haya variedad de componentes permitiendo el cambio de la tarjeta o el
integrado.
v
RANURAS
DIM:
Se trata de un pequeño
circuito impreso que contiene chips de memoria y se conecta directamente
en ranuras de la placa
base. Los módulos DIMM son reconocibles externamente
por poseer sus contactos (o pines) separados en ambos lados, a diferencia de
los SIMM que poseen los contactos de modo que los de un lado están
unidos con los del otro.
Los ECC DIMM son aquellos que tienen un mayor número de bits de
datos, los cuales son usados por los controladores del sistema de memoria para
detectar y corregir errores
Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.
v
CONECTORES
EIDS:
Es
la denominación que recibe la interfaz más empleada actualmente en los PC domésticos y cada vez más en aquellos ordenadores de altas prestaciones
para la conexión de discos
duros. En torno a esta interfaz han surgido una serie de estándares, conocidos de forma
genérica como estándares ATA.
Arquitectura
de computadores: Recibe el nombre de un conjunto de conectores de E/S para la
conexión de periféricos con una alta tasa de transferencia sobre el bus de E/S PCI, uno de los cuatro buses que actualmente existen
en una placa base para la conexión del chipset de E/S con la CPU y la Memoria.
v
UNIDAD DISQUETERA:
Es la unidad lectora de
disquetes, y ayuda a introducirlo para guardar la información.
Una disquetera de 31/2
pulgadas se conecta a la controladora de la unidad mediante un cable de cinta,
el mismo que el disco duro o la unidad de CD-ROM.
v TIPOS:
La
mayoría de las placas de PC vendidas después de 2001 se pueden clasificar en dos
grupos:
v
Las placas base para procesadores AMD
v Slot A Duron, Athlon
v Socket A Duron, Athlon, Athlon XP, Sempron
v
Socket 754 Athlon 64, Mobile
Athlon 64, Sempron, Turion
v
Socket 939 Athlon 64, Athlon FX , Athlon X2, Sempron, Opteron
v Socket 940 Opteron y Athlon 64 FX
v
Socket AM2 Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
v Socket F Opteron
v
Socket AM2
+ Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
v
Socket AM3 Phenom II X2/X3/X4/x6.
v
Socket AM3+ Sempron, Athlon II X2/X3/X4, Phenom II X2/X3/X4/X6, FX X4/X6/X8
v
Las placas base para procesadores Intel
v Socket 7: Pentium I, Pentium
MMX
v
Slot 1: Pentium II, Pentium III, Celeron
v Socket 370: Pentium III, Celeron
v Socket 423: Pentium 4
v Socket 478: Pentium 4, Celeron
v Socket 775: Pentium 4, Celeron, Pentium D (doble núcleo), Core 2 Duo, Core 2 Quad, Core 2 Extreme, Xeon
v Socket 603 Xeon
v Socket 604 Xeon
v Socket 771 Xeon
v
LGA1366 Intel Core i7, Xeon (Nehalem)
v
LGA 1156 Intel Core i3, Intel Core i5, Intel Core i7 (Nehalem)
v
LGA 2011 Intel Core i7 (Sandy Bridge)
v
LGA 1155 Intel Core i7, Intel Core i5 y Intel Core i3 (Sandy Bridge)
v FORMATOS:
Las tarjetas madre necesitan tener dimensiones compatibles con las
cajas que las contienen, de manera que desde los primeros computadores
personales se han establecido características mecánicas, llamadas factor de forma. Definen la distribución de diversos componentes y las
dimensiones físicas, como por ejemplo el largo y ancho de la tarjeta, la
posición de agujeros de sujeción y las características de los conectores.
v
XT: es el formato de la
placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma
se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y
un único conector externo para el teclado.
v
1984 AT 305 × 305 mm ( IBM)
v Baby
AT: 216 × 330 mm
v
AT: uno de los formatos
más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector
de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
v
1995 ATX 305 × 244 mm (Intel)
v MicroATX:
244 × 244 mm
v FlexATX:
229 × 191 mm
v MiniATX:
284 × 208 mm
v
ATX: creado por un grupo
liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma
de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la
actualidad en la forma de algunas variantes, que incluyen conectores de energía
extra o reducciones en el tamaño.
v
2001 ITX 215 × 195 mm (VIA)
v MiniITX:
170 × 170 mm
v NanoITX:
120 × 120 mm
v PicoITX:
100 × 72 mm
v
ITX: con rasgos
procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de
VIA se centra en la integración en placa base del mayor número posible de
componentes, además de la inclusión del hardware gráfico en el propio chipset
del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la
ranura AGP.
v
2005 [BTX] 325 × 267 mm (Intel)
v Micro
bTX: 264 × 267 mm
v PicoBTX:
203 × 267 mm
v RegularBTX:
325 × 267 mm
v
BTX: retirada en muy poco
tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX,
salvo en la fuente de alimentación. Fue creada para intentar solventar los
problemas de ruido y refrigeración, como evolución de la ATX.
v
2007 DTX 248
× 203 mm ( AMD)
v Mini-DTX:
170 × 203 mm
v Full-DTX:
243 × 203 mm
v
DTX: destinadas a PCs de
pequeño formato. Hacen uso de un conector de energía de 24 pines y de un
conector adicional de 2x2.
v
Formato propietario:
durante la existencia del PC, mucha marcas han intentado mantener un esquema
cerrado de hardware, fabricando tarjetas madre incompatibles físicamente con
los factores de forma con dimensiones, distribución de elementos o conectores
que son atípicos. Entre las marcas más persistentes está Dell,
que rara vez fabrica equipos diseñados con factores de forma de la industria.
v
Socket designa un concepto abstracto por el cual dos programas (posiblemente situados en computadoras distintas) pueden intercambiar cualquier flujo de datos,
generalmente de manera fiable y ordenada
v
Zócalo o conexión de la placa base que
se utiliza para instalar el procesador.
v
Socket de Internet.
Abstracción software que funciona como punto final de las comunicaciones entre
computadoras (puerta).
v SOCKET:
Abstracción software que funciona
como punto final de las comunicaciones entre computadoras (puerta).
v
XT:
Es una de las ranuras más antiguas y
trabaja con una velocidad muy inferior a las ranuras modernas (8 bits) y a una frecuencia
de 4,77 megahercios, ya que garantiza que los PC estén bien ubicados para su
mejor funcionamiento; necesita ser revisados antes.
v
ISA:
La ranura ISA es una
ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los
componentes diseñados para la ranura ISA eran muy grandes y fueron de las
primeras ranuras en usarse en las computadoras personales
v VESAZ:
En 1992 el comité
VESA de la empresa NEC crea esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que
consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una
frecuencia que varía desde 33 a 40 megahercios. Tiene 22,3 centímetros de largo
(ISA más la extensión) 1,4 de alto, 0,9 de ancho (ISA) y 0,8 de ancho
(extensión).
v PCI:
Peripheral Component
Interconnect o
PCI es un bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos pueden ser
circuitos integrados ajustados en ésta (los llamados "dispositivos
planares" en la especificación PCI) o tarjetas de expansión que se ajustan
en conectores. Es común en las computadoras
personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de
ordenadores.
v AUDIO/MÓDEM RICE:
Fue diseñada por Intel como una interfaz con los diversos chipsets para
proporcionar funcionalidad analógica de entrada/salida permitiendo que esos componentes fueran reutilizados en
placas posteriores sin tener que pasar por un nuevo proceso de certificación de
la Comisión Federal de
Comunicaciones (con los costes en tiempo y económicos que conlleva).
v PCI-EXPRESS:
PCI-Express,
abreviado como PCI-E o PCIE, aunque erróneamente se le suele abreviar como PCIX
o PCI-X. Sin embargo, PCI-Express no tiene nada que ver con PCI-X que es una
evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el
incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1.
Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al
instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad
de transmisión.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
